FR10

Radars maritimes série FR & FAR Ref : IMD040240BA

Radar LCD couleur 10,4'' + Radar série DRS optionnel au choix - sans câble

PRIX : 2 549,00 € TTC


Descriptif

Naviguez en toute sécurité en identifiant les risques

Les radars FR-10 et FR-12, LCD couleur 10,4"/12,1", sont des radars maritimes composés d'un écran dédié qui peut être librement combinée avec les antennes de la série DRS de Furuno pour répondre à une grande variété de besoins de détection. Ces radars sont dotés des dernières technologies, comme, le Risk Visualizer™, une nouvelle fonction qui fournit des informations visuelles sur les zones de collision potentielles et les mouvements de tous les navires environnants, ainsi que l'Echo Average, le Target Analyzer™, le Fast Target Tracking™, le RezBoost™ et de nombreuses autres fonctions utiles pour vous aider à suivre la trace de n'importe quelle cible pour votre navigation et vos opérations en toute sécurité, comme l'AIS personnalisé, les touches de fonction programmables par l'utilisateur et le support multilingue.

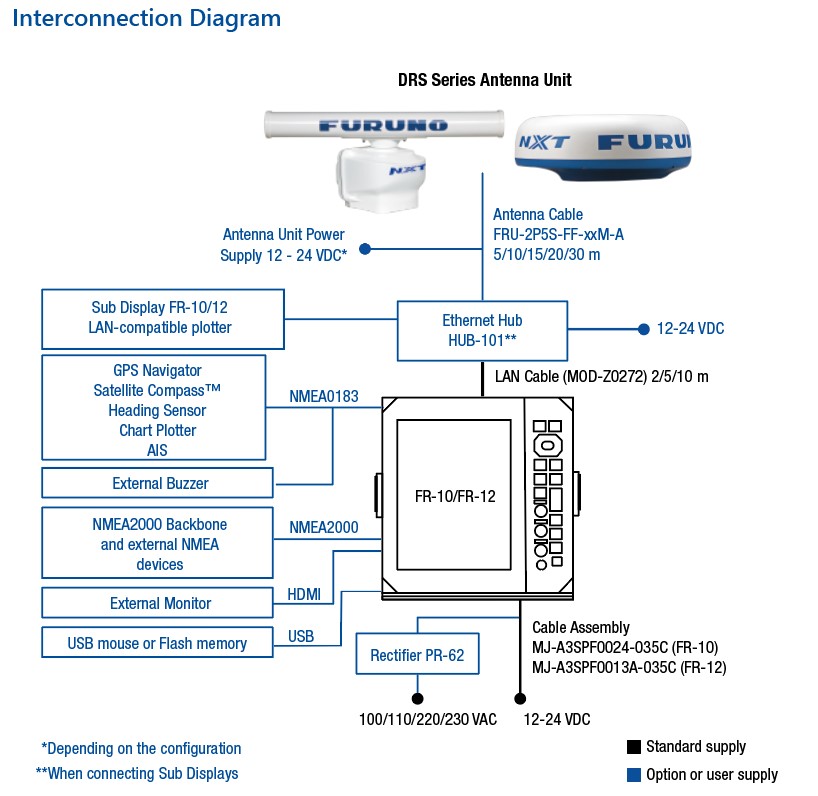

Compatible avec les antennes puissantes de la série DRS de Furuno

Les FR-10 et FR-12 sont compatibles avec n'importe quelle antenne de la série DRS, ce qui permet une grande variété de configurations. En sélectionnant la taille de l'écran, la puissance, le type et la taille de l'antenne, vous pouvez construire le radar qui répond le mieux à vos besoins.

Antennes DRS compatibles :

Radômes :
  • Modèle DRS2D-NXT
  • Modèle DRS4D-NXT
  • Modèle DRS4DL+
Aériens tournants :
  • Modèle DRS6A-NXT
  • Modèle DRS12A-NXT
  • Modèle DRS25A-NXT
  • Modèle DRS6A-XClass
  • Modèle DRS12A-XClass
  • Modèle DRS25A-XClass

RISK VISUALIZERTM

Risk Visualizer™ affiche les zones de collision potentielles en fonction de la position et du mouvement actuels de tous les navires environnants. Grâce à cet affichage, il est facile d'obtenir un aperçu rapide et intuitif de la situation autour de votre navire. En outre, des alertes codées par couleur en fonction de la menace de collision, du vert (normal) au rouge (dangereux), vous aideront à évaluer le niveau de danger et à planifier votre prochaine manœuvre. Il s'agit de notre premier radar commercial à intégrer cette fonctionnalité, qui contribue à l'amélioration continue de la sécurité en mer.

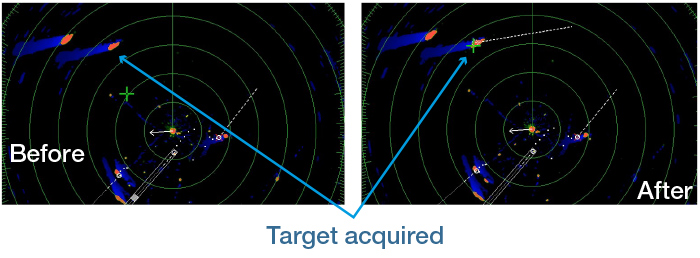

FAST TARGET TRACKINGTM

Fast Target Tracking™ affiche instantanément un vecteur indiquant la vitesse et le cap de la cible. Les cibles sont automatiquement suivies depuis le début, ce qui permet de calculer immédiatement la trajectoire de la cible et d'afficher son vecteur vitesse.
Le nombre maximum de TT (Target Tracking) est de 100 cibles lorsqu'il est connecté aux séries DRS-NXT ou DRS-X_CLASS.

TARGET ANALYZERTM

Target Analyzer™ analyse les cibles et identifie celles qui sont dangereuses et susceptibles d'entrer en collision avec votre navire, en utilisant différentes couleurs en fonction du degré de dangerosité. L'affichage des cibles potentiellement dangereuses en différentes couleurs vous permet de visualiser en un seul coup d'œil les dangers qui menacent votre sécurité à bord.

ECHO AVERAGE

Echo Average (moyenne d'écho) atténue les échos irréguliers, tels que les réflexions de surface et les précipitations, et stabilise les échos provenant des bateaux. Il s'agit de vous permet de voir plus facilement ce que vous avez besoin de voir, même dans de mauvaises conditions météorologiques telles que la houle, les précipitations ou le brouillard dense.

AIS SUR MESURE

La couleur des symboles AIS (maximum : 100) peut être personnalisée avec 9 couleurs différentes : 4 options de couleur supplémentaires, rouge, jaune, cyan et magenta, en plus des options standard tel que le vert, le rouge, le bleu, le blanc et le noir. L'option de couleur est sauvegardée sur le FR-10/12, ainsi lorsque des cibles AIS avec le même MMSI sont détectées à nouveau, elles seront affichées dans les couleurs enregistrées. Ceci est très utile pour suivre la position de certains navires en particulier ou d’une même flotte.
.


Plus produit

Les FR-10 et FR-12 offrent des performances supérieures et de nouvelles fonctionnalités. Ils s'adaptent à une gamme plus large de navires sur divers marchés grâce à une sélection élargie de types d'antennes radar, allant des radômes compacts à une variété d'aériens tournants, la combinaison la plus économique est le FR-10 + DRS4DL+ tandis que le FR-12 + DRS25A-NXT est la plus luxueuse.


Caractéristiques

ANTENNE
Puissance : dépend de l'antenne sélectionnée (voir les antennes DRS).
Antennes compatibles : DRS4DL+, DRS2D/4D/6A/12A/25A-NXT, DRS6A/12A/25A X-Class
Échelles :
  • 0,0625 à 36 NM (DRS4DL+)
  • 0,0625 à 48 NM (DRS2D/4D-NXT)
  • 0,0625 à 72 NM (DRS6A-NXT)
  • 0,0625 à 96 NM (DRS6A/12A/25A X-Class, DRS12A/25A-NXT)

AFFICHAGE
Ecrans :
  • LCD couleur 10,4 pouces
  • LCD couleur 12,1 pouces
Mode d'affichage : Head-up, Course-up, North-up, True motion, Stern-up
Autres modes / fonctions :
  • Risk Visualizer™
  • Target Analyzer™
  • Target Tracking™
  • True Echo Trail
  • Echo Average (Moyenne de l'écho) (FR-12 uniquement)
  • Ecran secondaire
  • Affichage AIS
  • Superposition radar sur la cartographie

ALIMENTATION
  • FR-10 : 12-24 VDC : 1.1-0.6 A
  • FR-12 : 12-24 VDC : 1.7-0.9 A


Contenu

-1x Ecran
-1x Câble d'alimentation MJ-A3SPF0024-035C (3,5m)
-1x Matériel d'installation
-1x Accessoires
-1x Pièces de rechanges

Caractéristiques techniques

Alimentation : 12-24 V
Echelle : 96 NM
Puissance : 25W-25k W
Résolution : 800 x 600 Pixels
Solid-State : Yes (depending on the antenna type)
Taille : 3.5/4/6 ft
Vitesse de Rotation : 24/48 RPM


Vidéos

Technology - Risk Visualizer™
