FMD3100

Système de navigation électronique ECDIS Ref : IMD033830AB

ECDIS/PANEL PC /MONITEUR 24'' WIDE

PRIX : NC

Descriptif

Une solution pour faciliter la transition de la navigation sur papier à la navigation électronique

CARTOGRAPHIE COMPATIBLE

Carte vectorielle OHI/S-57 édition 3 (schéma de protection des données OHI S-63)
Service de cartes vectorielles de l'Amirauté par l'UKHO
C-MAP CAES
Service ECDIS Jeppesen Primar
- Carte raster ARCS
- C-MAP Professional+*
* C-MAP Professional+ est une carte privée, et ne remplace donc pas une carte papier.

COMPATIBILITÉ AVEC L'AMIRAUTÉ INFORMATION OVERLAY (AIO) POUR UNE MEILLEURE SÉCURITÉ DE LA NAVIGATION

La couche supplémentaire AIO comprend tous les avis temporaires et préliminaires aux navigateurs de l'Amirauté ainsi que les avis préliminaires aux navigateurs des CEN supplémentaires, c'est-à-dire les dangers de navigation signalés qui ont été intégrés à une carte papier, mais qui n'ont pas encore été inclus dans les CEN.
Ce service est gratuit dans le cadre du service de cartes vectorielles de l'Amirauté (AVCS) de l'UKHO.

INTERFACE UTILISATEUR

Opération basée sur des tâches réalisée par la combinaison de la barre d'état et de l'accès instantané bar™ permettant un accès rapide aux tâches/fonctions nécessaires
L'interface utilisateur du FMD-3100 est axée sur des outils opérationnels soigneusement organisés : Barre d'état et accès instantané bar™. La barre d'état contient des informations sur l'état de fonctionnement, et le site InstantAccess bar™ contient toutes les tâches disponibles. Ces outils opérationnels permettent un fonctionnement simple, basé sur les tâches, grâce auquel l'opérateur peut rapidement effectuer des tâches de navigation sans avoir à se plonger dans une arborescence de menus complexe.

Menu déroulant pour faciliter le fonctionnement simplifié



Sur les boutons de la barre d'état et de l'accès instantané bar™ indique qu'il existe des options cachées d'actions/tâches à effectuer dans la sous-couche, qui peuvent être lancées en cliquant sur les boutons avec le bouton gauche de la souris. De cette façon, l'opérateur peut rapidement accéder aux tâches correspondantes.


Plus produit

  • Ecran 24" Wide LCD pour un confort d’utilisation
  • Facilité d'installation encastré ou sur étrier (avec étrier optionnel)
  • Conforme aux exigences de la navigation «PAPER LESS » comme Ecdis principal ou en poste « Back up »; possibilité d'être utilisé également en poste « Back up » d’un FMD3200/3300
  • Interfaçage simple avec la série des radars FAR-2xx7 pour l’affichage ARPA, le partage des routes et Waypoints, les « User Charts », ainsi que l’affichage de 100 cibles ARPA.
  • Compatible avec les cartographies IHO/S-57 Edition 3 (IHO S-63) , Admiralty Vector Chart Service par UKHO, C-MAP ENC (avec e-token en option), C-MAP Professional+.
  • Compatible Jeppesen Dynamic Licensing Service
  • Compatible avec Admiralty Information Overlay (AIO)
  • Conforme aux exigences IMO MSC.232(82), IMO A.694(17)


Caractéristiques

L'ECDIS FMD3100 :

  • Standard : IMO MSC-232(82), IMO A.694(17), IEC61174ed3

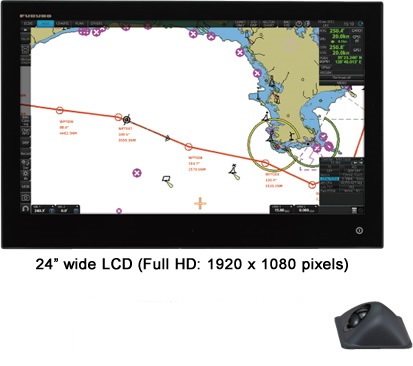

  • Ecran : 24 pouces Wide Full HD
  • Cartes : S57 Ed3, ARCS et C-Map Ed3 avec E-token optionel
  • Mode de presentation : North Up TM et RM, Course Up TM et RM, Head Up RM, Route Up RM
  • Affichage ARPA et AIS : Oui
  • Superposition image radar : Réseau LAN
  • Entrées data (standard) : 4 ports (IEC61162-1/2: 2 ports, IEC61162-1: 2 ports)
  • Entrées/Sorties digitales : Oui (option)
  • Entrées analogiques : Oui (option)
  • Sortie vidéo : RGB
  • Port USB : Oui
  • Imprimante : USB
  • Alimentation : Panel PC : 100-230 VAC & 24 VDC ; Sensor Adaptor : 24 VDC
  • T° de fonctionnement : -15°C à + 55°C
  • Protection : IP65 EN FACADE
  • Tracking vidéo automatique : OUI
  • Dégivrage automatique
  • Alimentation : 12-24 Vcc
  • Consommation  : Nominale 100 W ; max. 200 W
  • Etanchéité : IP66
  • Température de fonctionnement : -32°C à +55°C
  • Poids : 13,7Kg


Contenu

1 X Panel PC (PCU-3000)
1 X Trackball (RCU-030)
1 X Lecteur de DVD
1 X Notice d'installation (DVD)


Pièces et accessoires

00002051800 Adaptateur serie 8 ports (FMD3200B) NC
00854246000 CP03-28901 CONNECTEUR 59,53 € TTC
00159078000 OP24-62 KEYBOARD FMD-3100 261,96 € TTC
00157333000 SAFENET ETOKEN 5110 for FMD-3100 NC
00156258000 OP24-60 HOOD PCU-3010 NC
00156257000 OP24-59 BRACKET PCU-3010 NC
00156256000 OP24-58 CABLE CLAMP PCU-3010 NC
00126326000 ETRIER OP24-42 POUR FMD3100 NC
00126325000 OP24-41 KEYBOARD FMD-3100 - Remplacé par 00159078000 190,51 € TTC
00126323000 OP24-40 HOOD FMD-3100 NC
00126321000 OP24-39 CABLE CLAMP FMD-3100 NC
00126319000 OP24-38 FM FIXTURE ASSEMBLY FMD-3100 NC
00126270000 ETOKEN PRO 72K(JAVA) DONGLE USB ET OKEN PRO 72K JAVA 352,19 € TTC
00124053000 CABLE RESEAU 30M (FSV35/FSV85/VR7000) NC
00124052000 CABLE RESEAU 20M (FSV35/FSV85/VR7000) NC
00124051000 FR-FTPC-CY *10M* CABLE RESEAU LAN 4 PAIRES FEA2107<=>FAR2XX7 NC
00120806000 CP24-02910(20M) INSTALLATION MATERIALS NC
00001363200 Alimentation PR240 Transforme le 110/220Vca en 24Vcc - 10A MAX (FELCOM18/19) NC
00002051900 Adaptateur serie 3 ports (FMD3200B) NC
00002052000 Adaptateur entrée digital 8 ports (FMD3200B) NC
00002052100 Adaptateur sortie digital 8 ports (FMD3200B) NC
HUB-3000 HUB3000 (FMD3200B) NC
00002490700 RCB-002 BOITE DE CONNEXION RADAR NC
RCU-030 Commande à distance RCU-030 pour FAR15X3/15X8 NC
00003782000 Alimentation PR241 Transforme le 110/220Vca en 24Vcc - 10A MAX (FELCOM18/19) - Remplacé par 000037820NM NC
HUB-100 HUB-100 SWITCH RESEAU LAN FAR-28X7 NC
00113296010 DVI-D/D S-LINK Câble DVI 5m pour écran extérieur NC
00118747010 MC1.5-W-L600 CABLE 24S103881 NC
00118748010 CABLE MC1.5-W-L1000 CABLE 24S103881 43,66 € TTC
00118749010 MC1.5-W-L2000 CABLE 24S103881 NC
00118750010 MC1.5-W-L3000 CABLE 24S103881 NC
00120807000 CP24-02920(30M) INSTALLATION MATERIALS NC
ONLINE ECDIS SPECIFIC TRAINING Formation en ligne ECDIS spécifique au type vous permettra de connaître les fonctionnalités et l'utilisation efficace de la série Furuno ECDIS FMD-3100/3200/3300. conforme aux exigences réglementaires NC
00003762400 FMD-3100-E ELECTRONIC CHART DISPLAY NC
