CSH8L


Sonar Black Box 85khZ omnidirectionnel


PRIX : NC

CARACTERISTIQUES




Type : Sonar Omnidirectionnel
Fréquence (kHz) : 85
Echelles (m) : 50 - 1 600
Marque : FURUNO
Ecran (Pouces) : BLACK BOX
Résolution (Pixels) : 1024 x 768
Alimentation (Volt) : 115 / 230
Tilt (°) : 0 / 55
Vitesse maxi (Nds) : 18
Course (mm) : 600
Multilingue : OUI
Conso.max (W) : 440

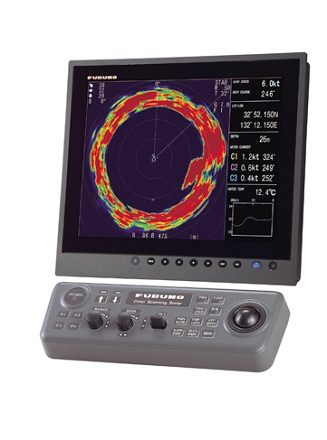

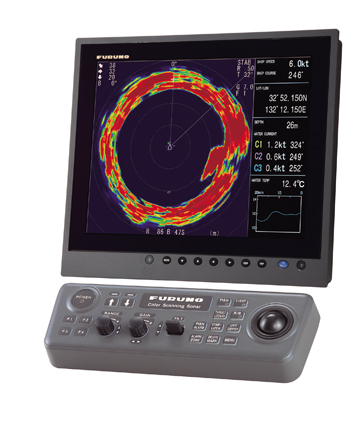

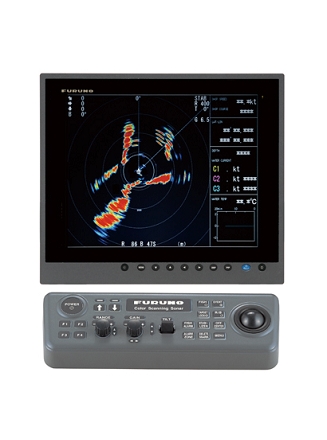

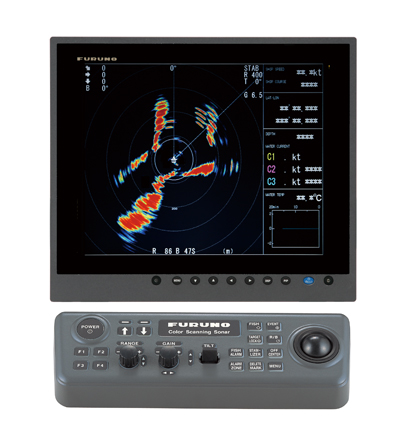

Le sonar CSH-8L est un modèle omnidirectionnel multifaisceaux abordable.

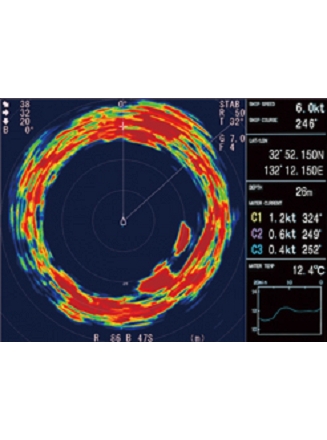

Il détecte et affiche rapidement poissons isolés, bancs de poissons et leurs mouvements. Le poisson et le fond sont illustrés simultanément sur 360° autour du navire en 16 couleurs.

Le CSH-8L est un modèle Black box : installation flexible, compacte, possibilité de grand écran.

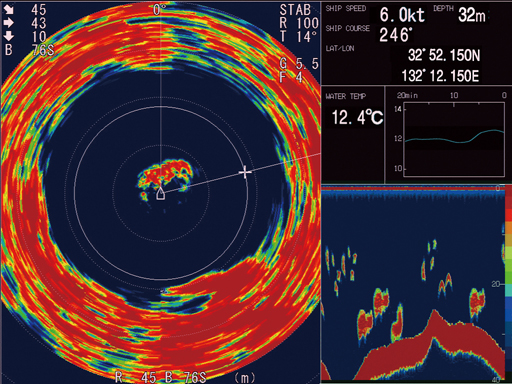

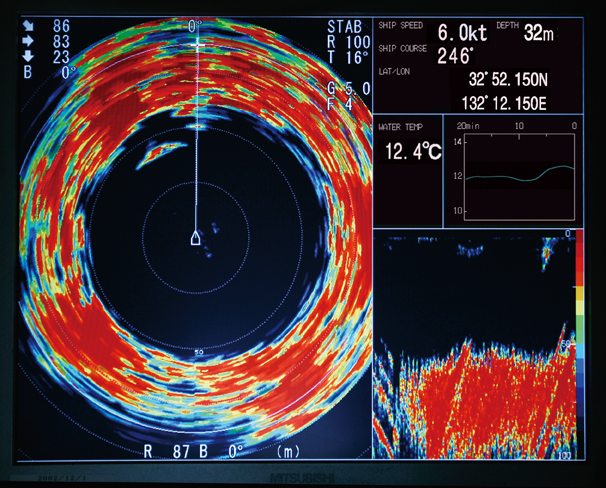

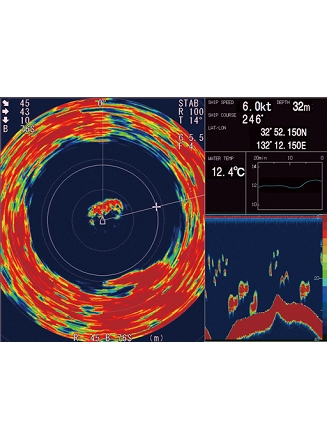

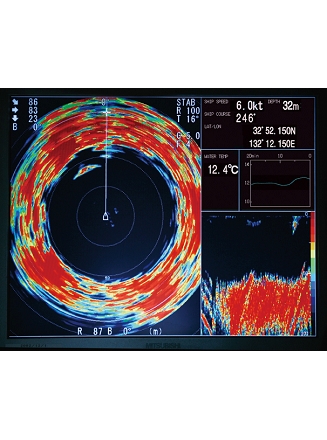

Il offre 3 modes d’exploitation basiques : sonar, sonar – sondeur, recherche audio sectorielle. La détection audio libère l’utilisateur de la veille permanente à l’écran et permet une détection plus rapide que la visuelle. L’écho gramme A-SCOPE couplé au mode sectoriel Audio met en évidence les échos.

Le tilt automatique et le verrouillage/cible sont des fonctions standard, rendant le CSH-8L approprié tant aux chalutiers pélagiques, qu’aux bolincheurs.
16 échelles sont disponibles pour exploitation de 50 à 1600m. La touche UTILISATEUR permet la programmation de 4 fonctions clés pour un usage rapide et intuitif.

Le CSH-8L connecté aux capteurs appropriés comme le GPS, le compas satellitaire et le sondeur informera sur la position du bateau, sa vitesse, sa course, son cap et la température de l’eau à droite de l’écran.

Le CSH-8L est composé d’une pièce de coque compacte, d’un émetteur-récepteur et d’un calculateur. L’écran (XGA) peut être une fourniture locale ou un écran de la gamme FURUNO. Un écran déporté avec télécommande peut être connecté au calculateur.

- Sonar Omnidirectionnel pour une détection et une illustration à l’écran en temps réel du poisson et des conditions sous marines.
- Affichage dynamique en 16 couleurs pour la discrimination du fond, la concentration et la distribution des bancs de poissons.
- Fréquence d’émission : 85KHZ
- Affichage complet et programmable des infos de navigation et de détection durant la pêche.
- L’émetteur haute puissance assure une détection efficace en toutes conditions.
- La touche utilisateur permet l’affichage rapide de 4 programmes ou fonctions personnalisées.

Echelles : 50. 85. 100. 150. 200. 250. 300. 350. 400. 450. 500. 600. 800. 1000. 1200. 1600m
Emission d’impulsion : 0.5 à 20 ms (relatif à l’échelle).
Automatique : 4 à 26°
Détection AUDIO : Secteur sélectionnable : 20, 40, 80, 120°
Sortie AUDIO : 2W, fréquence 1kHz
Data entrées:
NMEA0183 V. 1.5/2.0/2.2
CGA. RMC. GLL. VHM. HDG. HDM. HDT. DPT. DBT. DBS. CUR. VDR. GLC. GTD. MTW. RMA.
Sondeur,
Loch : Pulse 200/400 Pulse/NM
Signal sondeur : VI-1100A
KP extérieur : Boucle de courant 0 à 12Vcc
Data sorties :
NMEA0183 V. 1.5/2.0/2.2 : TLL
Signal sortie vidéo: RGB ANALOG, synchronisation séparée, XGA (VESA)
Résolution: XGA 1024 X 768, 65.0 MHz
Alimentation: 115/230 Vca, 50-60 hZ, 0.4Kva (Max 1KVA)
24Vcc avec convertisseur optionnel

*** NOTE : L’écran n’est pas une fourniture standard.
OPTIONS :
- TR2451: Convertisseur DC-AC
- VI-1100A: Interface sondeur
- OP10-5: Tank rétractable.
- SEM-21Q: Haut parleur
- KIT Extension Câble
- MS100: Capteur de mouvement
- CSH-7040: Télécommande déportée.


CSH5210: Calculateur
CSH5211: Clavier
CSH-8030-BL: Emetteur – récepteur
Pièce de coque: Course 600mm.
